水泥净浆搅拌机
发布日期:2020-04-09 11:56

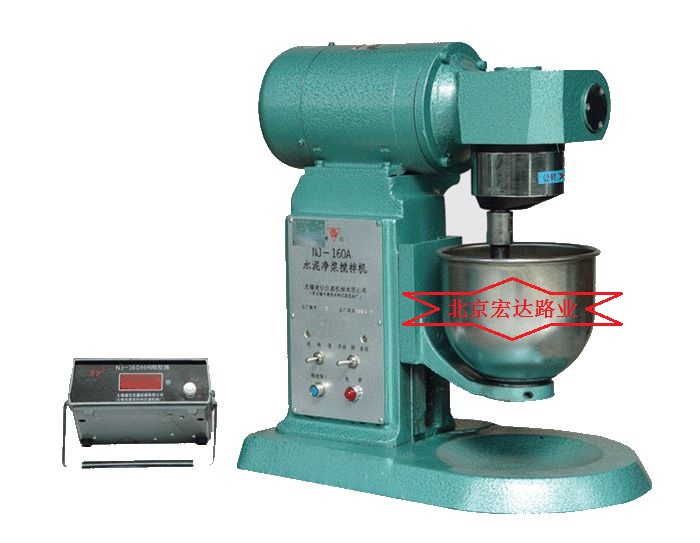

水泥净浆搅拌机

1、搅拌叶公转慢速 : 62±5r/min
2、搅拌叶公转快速 : 125±10r/min
3、搅拌叶自转慢速 : 140±5r/min
4、搅拌叶自转块速 : 258±10r/min
5、电机功率: 快速:370 W、慢速:170W
6 、搅拌叶宽度:111mm
7、搅拌叶与叶轴联接螺纹 M16×1
8、锅壁厚:1mm
9、叶与锅之间间隙:2mm
10、搅拌锅容量:2.5L
11、电源、功率:380V 50HZ 370W
12、外型尺寸:472×280×466mm
13、净重:≈45kg

二、水泥净浆搅拌机结构:

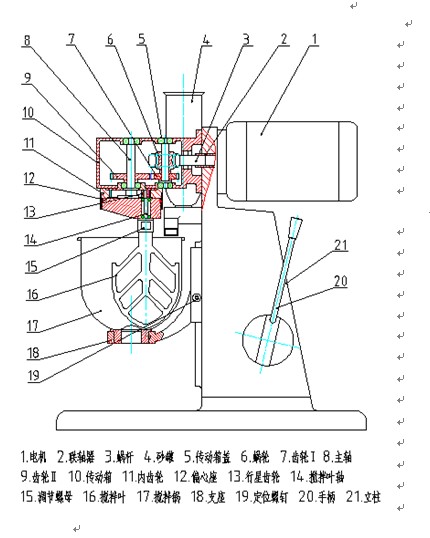

水泥净浆搅拌机结构
主要有双速电机、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。

三、水泥净浆搅拌机工作原理:
双速电动机(1)通过联轴器
(2)将动力传给传动箱(10)内的蜗杆(3)再经蜗轮(6)及一对齿轮(7)和(9)传给主轴(8)并减速。主轴带动偏心座(12)同步旋转,使固定在偏心座(12)上的搅拌叶(16)进行公转。同时搅拌叶通过搅拌叶轴(14)上端的行星齿轮(13)围绕固定的内齿轮(11)完成自转运动。双速电机经时间程控器控制自动完成一次慢—停—快转的规定工作程序。搅拌锅(17)与滑板(18)用偏心槽旋转锁紧。

四、水泥净浆搅拌机维护与保养

1 应保持工作场地清洁,每次使用后应彻底清除搅拌叶与搅拌锅内、外残余砂浆,并清扫散落和飞溅机器上的砂浆及脏污物,揩干后,套上护罩,防止灰尘。
2本机无外部加油孔。传动箱内蜗轮付、齿轮付及轴承等运动部件每季加二硫化钼润滑脂一次,加油时可分别打开轴承盖,支座与立柱导轨之间,升降机构之间应经常滴入机油润滑,每年保养一次,将本机全部清洗并加注润滑油和润滑脂。
3机器运转时遇有金属撞击噪声,应首先检查搅拌叶与搅拌锅之间的间隙是否正确。
4使用搅拌锅时,要轻拿轻放,不可随意碰撞,以免造成搅拌锅变形。
5当更换新的搅拌锅或叶片时,均应按前述方法调整间隙。
6应经常检查电气绝缘情况,在20℃±5℃相对湿度50%~70%时的冷态绝缘电阻≥5MΩ

五、水泥净浆搅拌机安装方法:
1、本机不设起吊装置,人工搬运即可。
2、本机安装只需将主机放在平整的水泥平台上,并在底面垫上一层厚 5~8mm橡胶板。 3、电源及安全接地 本机器出厂带2m长电源进线及四芯插座一只。必须确保相线和零线无误才能通电。出厂时电器绝缘已经达标,为了保证用电安全,请将机身安全接地标志点用不小于1㎜2截面的多股塑料铜芯线可靠接地
3、特别提示,由于有的控制器和主机内部继电器为220v电源,所以其电源线是三火一零,而不是三火一地,接线时不要搞错,安装前应仔细看说明书。如果接错,将不能工作,甚至发生危险。

六、水泥净浆搅拌机试验前准备工作

1在搅拌前,搅拌锅和搅拌叶先用湿布擦净。
2将称好的试样倒入搅拌锅内。
3将搅拌锅放在搅拌机锅座上,升至搅拌位置。
4开动机器,同时徐徐加入水拌和,慢速搅拌120s,停拌15s。接着快速搅拌120s后停机,断开电源。
5待操作结束后,应及时清洗搅拌叶和搅拌锅。

六,水泥净浆搅拌机的结构与电气图

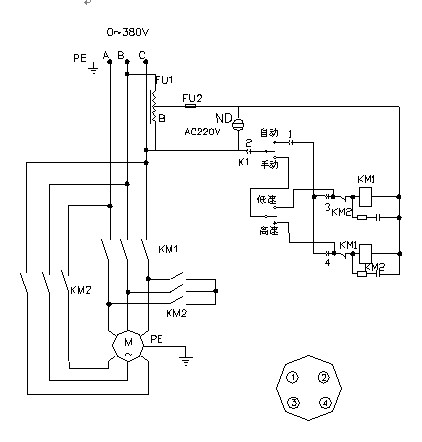

水泥净浆搅拌机电气图

电气结构图2
